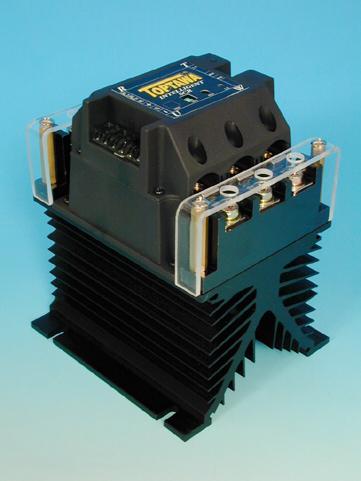

SSR三相固態繼電器

       型號規格

         額定電壓50V-440V：
             三相兩極：SSR2030H，SSR2050H，SSR2070H，SSR2100H，SSR2120H，SSR2160H，SSR2200H，SSR2250H，SSR2300H等
             三相三極：SSR3030H，SSR3050H，SSR3070H，SSR3100H，SSR3120H，SSR3160H，SSR3200H，SSR3250H，SSR3300H等
         額定電壓50V-260V：
             三相兩極：SSR2030L，SSR2050L，SSR2070L，SSR2100L，SSR2120L，SSR2160L，SSR2200L，SSR2250L，SSR2300L等
             三相三極：SSR3030L，SSR3050L，SSR3070L，SSR3100L，SSR3120L，SSR3160L，SSR3200L，SSR3250L，SSR3300L等


電氣特性   環境溫度： 0~55°C 相對溼度： 0~90% 耐壓絕緣： 2500Vac/1 Min. 絕緣阻抗： 500M?以上 最小動作電流： 0.6A 開路時漏電流： 8ma 以下(R，C Filter) 輸入電壓：(三極高壓) 11-32Vdc 　　　　　(三極低壓) 7-32Vdc 　　　　　(二極高壓) 9-32Vdc 　　　　　(二極低壓) 6-32Vdc 使用頻率範圍： 50Hz/60Hz 警報接點： 80mA/220Vac

產品特性(Product Characteristic)     圖號 圖號A 圖號B 圖號C 圖號D 參考圖 尺寸 98.5x126x115 mm 98.5x110x155 mm 98.5x126x170 mm 140x126x170 mm 淨重 700g 1350g 1500g 2400g     圖號 圖號E 圖號F 圖號G 圖號H 參考圖 尺寸 200x140x200 mm 130x110x155 mm 133x126x170 mm 175x126x170 mm 淨重 4240g 1650g 2000g 2575g     圖號 圖號I 圖號J 圖號K 圖號L 參考圖 尺寸 240x140x200 mm 200x110x155 mm 200x126x175 mm 245x140x200 mm 淨重 4800g 1880g 2875g 3675g     圖號 圖號M 圖號N 圖號O 圖號P 參考圖   尺寸 240x110x155 mm 240x126x170 mm 248x140x200 mm   淨重 2200g 3435g 4235g   無機械式開關之火花問題。 無噪音，無公害。 ON/OFF速度快。 產品可靠度高，壽命長。 直流控制，與AC電源隔離，配線容易，無需輔助電源。 風扇採用專利抽取方式，大大克服維修不易之困擾。中華民國專利(新型第179602號)。 中華民國專利(新型第220958號、新型第M241939號)，仿冒必究。 CE認證通過。 三相二極不可用於系統電源三相四線(N相)式場合，可用於系統電源三相三線式之應用場合。 注意事項： 複雜型(特殊規格：E)配線方式和標準型不同。 訂購資訊： 　品名：SSR A BBB C D E 　例如：SSR 2 030 L R A A→ 極   2　兩極   3　三極 BBB→ 額定負載電流   030　30A   050　50A C→ 額定負載電壓   L　低壓(220V)   H　高壓(380V、440V) D→ R　阻抗   Z　零位 E→ 特殊規格   1　標準型   2　欠相+過熱+ALARM   3　欠相+斷線+過流+ALARM   4　欠相+擊穿+過流+ALARM

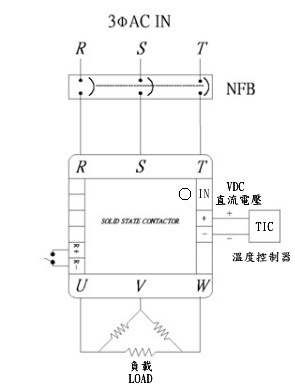

產品規格       電流值 A(r.m.s) I2t(A2s) 參考圖 030 30A 720   040 40A 1150   050 50A 1650   060 60A 2220   070 70A 3540   080 80A 5090   使用說明：<一>標準型 80A(含)以下之接線方式 1：當有訊號輸入時：綠色(IN)燈亮。 2：R+ R-：外接輔助接點。當R+及R-短路時，固態接觸器輸出停止(SSR OFF)。可做為溫度過高保護，及一般自動控制輸出接點，控制輸出或停止用。 <二>複雜型 1：當有訊號輸入時，綠燈亮(IN)。 2：當有過熱(紅燈)、斷線欠相，擊穿(藍燈)、過流(黃燈)發生時，均提供ALARM輸出。 注意事項：因ALARM接點電流為80mA/220Vac，故若電流加大時，請外加Power Relay
