當前位置：產品展示 >> 臺灣JK積奇(萬積)品牌>>馬達軟啟動器>>OL系列智慧型馬達軟啟動器
|
OL系列 智慧型馬達軟啟動器
產品圖片
|
 |
SMC-OL 2~-10HP/220V
SMC-OL 2~-15HP/380V
長:145mm
寬:83mm
高:120mm |
本緩沖啟動器具CE, IEC60947-4-2認證合格
啟動時間與扭力均可調整，使啟動平順圓滑
產品特性
1. 緩啟動時間與啟動扭力都可以調整，使啟動平順圓滑。
2. 內建3種啟動模式：斜率啟動、限電流啟動、限電流加踢動啟動(KICK START)。
3. 使用矽控整流器(SCR)控制：無接點、無弧光、無光端磨損，相當于半永久性的使用壽命。
4. 簡易配線：三進三出的裝置，節省人工繁瑣配線的花費。
5. 本緩啟動控制器為微處理機型，并具有自動輕重負載校對功能與轉矩控制。
6. 冷卻風扇動作具有溫度控制，當散熱片溫度55oC時工作，45oC時停止，可提高風扇壽命2~3倍。
7. 本控制器內含CT電子式檢知保護器： 過載保護、來源電欠相保護、馬達卡死保護、控制器過溫保護，超靈敏感應度，且無積熱效應，不受周溫影響。
8. 本控制器提供3組輸出接點：具啟動時輸出接點(Running)、運轉完成后輸出接點(BY PASS)、系統異常輸出接點NO, COM, NC。
功能作用
馬達緩啟動控制器，使用在風車馬達、攪拌機械、研磨機械、粉碎機械、天車、油壓電梯，達到緩慢啟動，減少瞬間啟動電流。當馬達異常時，可以保護馬達。
一般特性
|
OL系列
普通馬達專用緩沖器 |
|
主電源電壓 |
208～220/380～440/480 VAC 10% |
|
輔助電壓 |
220V10% |
|
啟動方式 |
干接點 |
|
工作頻率 |
50~60Hz 5% |
|
最高峰值耐壓 |
600V
或1200V~1600V |
|
啟動時間 |
1~40 sec. |
|
啟動扭力 |
100%~500% |
|
停止時間 |
1~60 sec. |
|
停止模式 |
慣性停止/轉矩停止/斜率停止 |
|
儲存問題 |
-20 C~70C |
|
工作周溫 |
-10C~45C |
|
絕緣阻抗 |
20 MΩ 以上(電源與外殼間)、20 MΩ 以上(輸入信號與外殼間) |
|
耐壓強度 |
電源與外殼間 2500VAC/1分鐘 、電源與輸入信號 1000VAC/1分鐘 |
|
最大相對濕度 |
93%
無凝結成水滴 |
扭力、時間參考下圖解
適用范圍
需要平滑啟動機能，但不需作速度控制的產業機械。諸如天車、壓縮機、風車、鼓風機…等等。

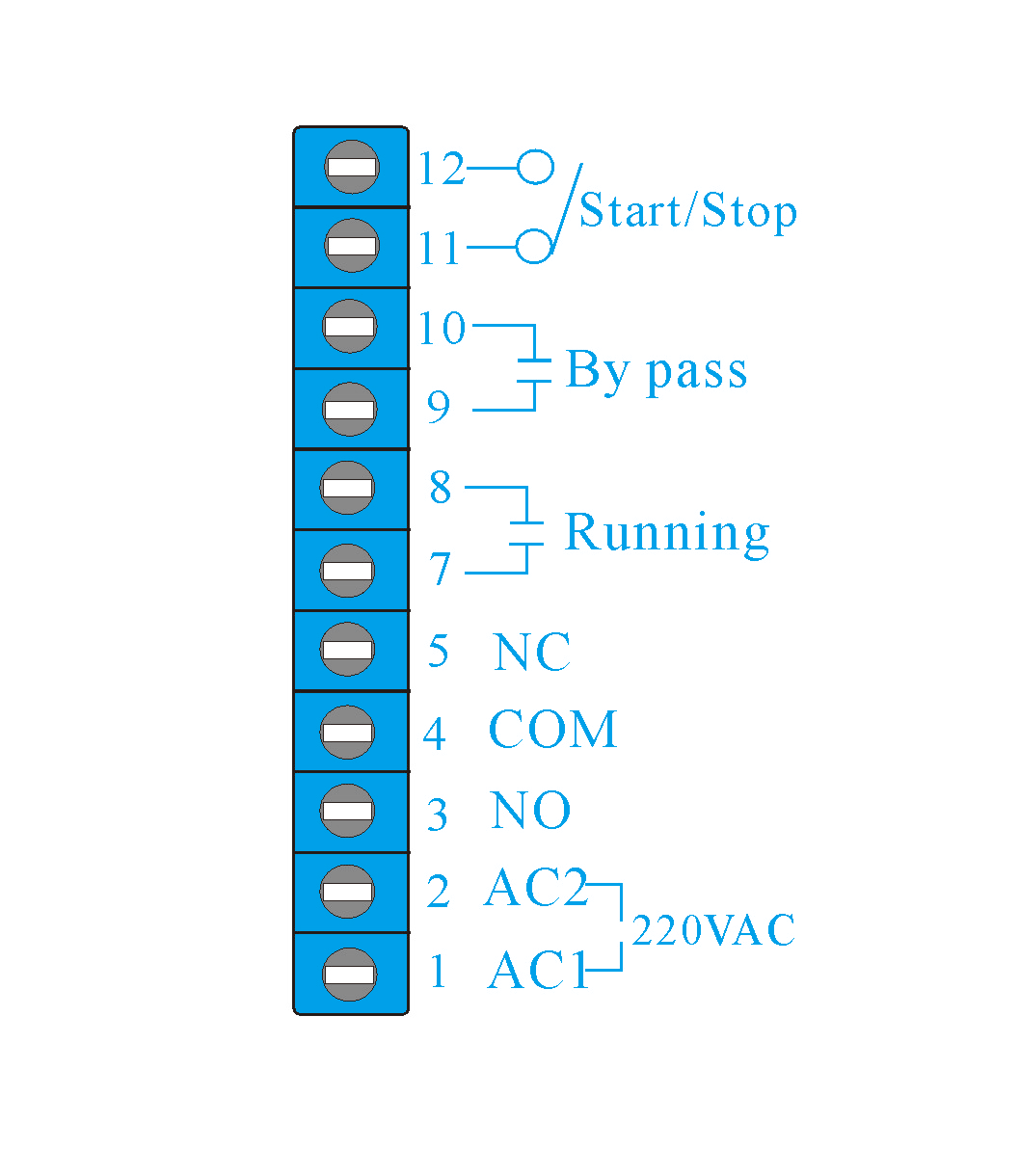

接線控制方式
|
AC1, AC2: 輸入輔助電壓
220V15%
NO, COM, NC: 異常訊號輸出接點
240V/10A 3.4.5.7.8.9.10為控制器的輸出接埠 |
|
RUNNING: 運轉中輸出接點
240V/10A
BY PASS(RUN):
運轉完成后輸出接點
START/STOP:
啟動/停止控制接點 |
型號規格選擇
|
額定
電流 |
額定電壓 |
長
(mm) |
寬
(mm) |
高
(mm) |
圖號 |
|
208~220VAC |
HP |
380~480VA
C |
HP |
|
4A |
- |
- |
SMC930020
LE-OL |
2HP |
145 |
83 |
120 |
圖1 |
|
7A |
SMC920020
LE-OL |
2HP |
SMC930030
LE-OL |
3HP |
|
10A |
SMC920030
LE-OL |
3HP |
SMC930050
LE-OL |
5HP |
|
15A |
SMC920050
LE-OL |
5HP |
SMC930075
LE-OL |
7.5HP |
|
22A |
SMC920075
LE-OL |
7.5HP |
SMC930100
LE-OL |
10HP |
|
28A |
SMC9200100
LE-OL |
10HP |
SMC930150
LE-OL |
15HP |
|
